08.02.2018

Электросчетчик производства компании Матрица NP73E.3-17-1 снят с производства.

Заменой снятого с производства счетчика NP73E.3-17-1 является его полный аналог по функционалу и тех. характеристикам NP73Е.6-4-1 (10А) - электросчетчик трехфазный трансформаторного включения со встроенным GSM/GPRS-модулем.

По вопросам приобретения или консультации

ЗВОНИТЕ 8(910) 790-13-23
По городу Нижнему Новгороду доставка БЕСПЛАТНО, в том числе до терминалов транспортных компаний!!!



NP73E.6 4 1

07.02.2018

Выбор протокола передачи данных в счетчиках Матрица.

Если при заказе счетчиков Матрица вы не проинформируете, о необходимом варианте модуляции, то по умолчаний приборы идут с прошивкой S-FSK!!!

Электросчетчики выпускаемы под торговой маркой "Матрица" имеют различные конфигурации прошивок.

Этот шаг был сделан для того, чтобы была возможность для реализации максимального спектра поставленных задач.

Серия приборов Матрица Extra в зависимости от конфигурации может поддерживать следующие вмды модуляции сигнала – FSK, S-FSK, OFDM.

S-FSK

По умолчанию приборы выпускаются с модуляцией S-FSK, которая показала свою отличную работу в различных сетях и на объектах вне зависимости от их состояния и качества. Отсутствие наклейки на приборе означает, что он настроен на режим S-FSK. Мы рекомендуем это решение для построения новых систем.

FSK

Наличие наклейки с надписью «FSK» на корпусе прибора означает, что он настроен на режим FSK.  Это позволит ему работать одновременно с оборудованием 7-ой версии Lite и оборудованием 5-ой версии, в том числе с УСПД RTR512. Мы рекомендуем указанное решение только для наращивания существующих систем ввиду ограничений модуляции FSK.

Prime

Наличие наклейки с надписью «Prime» на корпусе прибора означает, что он настроен на режим OFDM-Prime.   Мы рекомендуем указанное решение для построения новых систем с большим объемом передаваемой информации.

G3

Наличие наклейки с надписью «G3» на корпусе прибора означает, что он настроен на режим OFDM-G3.   Мы рекомендуем указанное решение только для построения новых «пилотных» систем.



Краткое описание вариантов модуляции представленно на картинке ниже

 Протокол модуляции Матрица



Для идентификации прошивки конкретного оборудования на лицевой панели прибора учета наносится отличительный признак.

Матрица S FSK



02.02.2018

Уникальный электросчетчик МАЯК 302АРТН.132Т.2ИОС1Б с расщепленной архитектурой в НАЛИЧИИ на складе!!!

МАЯК 302АРТН трехфазный многофункциональный электросчетчик для учета активной и реактивной электроэнергии.

Технические характеристики МАЯК 302АРТН:

состоит из двух блоков:

  • блок счетчика в корпусе для наружной установки, имеющий степень защиты от проникновения воды и пыли IP55 по ГОСТ 14254;
  • удаленный терминал в корпусе для установки на DIN-рейку;
  • Структура тарифного расписания - 8 тарифов, 8 типов дней;
  • Интерфейсы связи – оптопорт,  PLC;
  • Функция управления нагрузкой (встроенное трехфазное реле с контролем состояния или сигнал).

Более подробно ознакомится с техническими характеристиками МАЯК 302 можно по ссылке.

ЗВОНИТЕ +7 (910) 790-13-23, + 7(910) 790-13-67
По городу Нижнему Новгороду доставка БЕСПЛАТНО, в том числе до терминалов транспортных компаний!!!

МАЯК 302АРТН

11.01.2018

КРЭТ ННПО им М.В. Фрунзе на счетчики электроэнергии СЭТ-4ТМ.02М и СЭТ-4ТМ.03М обновило свидетельство об утверждении типа средств измерений. Номер свидетельства – RU.C.34.011.A №66585. Срок действия свидетельства – до 17 июля 2022 года.

Электросчетчики СЭТ-4ТМ.02(03)М трехфазные многотарифные многофункциональные предназначены активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.



set4tm zkСэт 4тм.03М

29.12.2017

Коллектив компании ООО "ГК "Ярмарка" поздравляет Вас с наступающим Новым годом и Рождеством!!!

   Новый год — это светлый праздник, который способен воплощать в реальность любые мечты и желания.

   Поздравляем Вас с Новым годом, желаем, чтобы в этом году Вы успели сделать все, что не успели сделать в прошлом.

  Чтобы удача шла с Вами в ногу и чтобы счастье никогда не покидало Ваш дом.

С Новым ГодомКоробка испытательная переходная ИКП с прозрачной крышкой

29.12.2017

Меркурий 201.8 ХИТ Продаж!!!

Стоимость 559 руб.

Однофазный однотарифный электросчетчик предназначен для учета активной электроэнергии в цепях переменного тока.

Очень актуальная модель для квартиры, дома, дачи, гаража и т.д., особенно как изменили Ночной тариф ( стоимость 50% от Дневного тарифа) на включение после 23:00 и отменили Выходные дни по Ночному тарифу.
mercury 201.8Меркурий 201.8
Особенности конструкции Меркурий 201.8:
датчик тока - шунт в цепи фазы;
импульсный телеметрический выход*;
малые габариты;
безвинтовой корпус;
неразборный корпус;
Уменьшенные габариты (ширина 77 мм)
учёт "по модулю";
крепление на DIN-рейку;
По отдельному заказу для Меркурий 201.8 можно приобрести переходные пластины с присоединительными размерами индукционных счетчиков.

Технические характеристики Меркурий 201.8
Класс точности, 1;
Номинальное напряжение, В 230;
Номинальный (макс.) ток, А 5 (80);
Частота сети, Гц 50;
Устройство отображения ЖКИ;
Диапазон рабочих температур, С -45… +75;
Габаритные размеры, (ГхШхВ)мм 66x77x91;
Масса,не более, кг 0,25;
Межповерочный интервал, лет 16;
Гарантия изготовителя, лет 3;
Срок службы, лет 30.

22.12.2017

Уважемые коллеги, нам без энергии нельзя!

От запада и до востока

Обнять Россию - проблемы нет

Для родного электрического тока!

Всем энергетикам мы шлем огромный Привет!

Желаем счастья и добра!

Поменьше печалиться, побольше зарплаты!

Семейных радостей!

Пусть в жизни будет больше света.

У вас, с утра и до утра!


Коллектив Группы Компаний Ярмарка

С днем энергетика

16.11.2017

Серия электросчетчиков Альфа СМАРТ производства Эльстер Метроника представляет собой интелектуальные счетчики электроэнергии:

1) Альфа Смарт АS300 с интегрированным PLC-модемом;

2) Альфа Смарт AS3500;

3) Альфа Смарт АS220;

4) GSM/GPRS модемы «Метроника 100».

Широко используются в электросетевых и электросбытовых компаниях и у бытовых потребителей.

Рассмотрим основные характеристики каждого из них более подробно.

Альфа Смарт AS3500интеллектуальный трехфазный счётчик электроэнергии модульной конструкции с расширенными функциями защиты и опцией трёхфазного контактора (силового реле) для отключения нагрузки.

Ориентирован на требования умного учёта благодаря съемным модулям связи (GSM/GPRS, PLC, Ethernet), импульсным каналам, цифровым интерфейсам (RS-232, RS-485) и открытому протоколу DLMS.

Аттестован для применения на объектах РРЭ ПАО «Россети» и отвечает новым Техническим требованиям ОАО «АТС» для ОРЭМ.



Альфа Смарт АS300 - однофазный многотарифный интелектуальный счётчик электроэнергии класса точности 1.0 аттестован для применения на объектах РРЭ ПАО «Россети».

Предназначен для измерения и учёта активной и реактивной электроэнергии в однофазных цепях переменного тока, ведения графиков нагрузки, измерения параметров сети и передачи измеренных или вычисленных параметров на верхний уровень по линиям электропередачи.

Имеет расширенный функционал защиты, который позволяет предотвратить и зафиксировать несанкционированное воздействие на счётчик.

Снабжен интегрированным контактором (силовым реле), отключающим нагрузку при превышении установленных пороговых значений.



Альфа Смарт АS220 - однофазный интелектуальный счётчик электроэнергии модульной конструкции непосредственного включения класса точности 1.0. Предназначен для учёта активной и реактивной энергии и мощности в цепях переменного тока в одно- или многотарифном режимах.

Силовое реле, интегрированное в счётчик, позволяет ограничивать мощность нагрузки потребителя, а также возможна настройка реле на отключение нагрузки в случае аварийного повышения напряжения сети.

Благодаря модульной конструкции счётчика, возможна установка следующих коммуникационных модулей: GSM/GPRS модем, GSM/GPRS модем с интерфейсом RS-485 или интерфейс RS-485.



GSM/GPRS модемы «Метроника 100» - встраиваемые GSM/GPRS модемы выдерживают перенапряжения в сети 0,4 кВ. Предназначены для удаленного снятия показаний с многофункциональных счётчиков электроэнергии производства ООО «Эльстер Метроника»: AS220 и AS3500. Разработаны для использования в сети GPRS и размещаются в специальных модулях счётчиков электроэнергии.

Использование GPRS в системах беспроводной передачи данных позволяет существенно снизить затраты на оплату услуг оператора сотовой связи. В качестве резервного канала в терминале дополнительно присутствует возможность передачи данных по CSD.

Существенная особенность модемов – возможность отправки sms-сообщения на заданный номер в случае открытия крышки зажимов.

АЛЬФА СМАРТ AS3500

01.11.2017

Интерфейсная разветвительная коробка RS-485 (ИРК-02).

Разветвитель интерфейса купить - 560 руб. с НДС в НАЛИЧИИ

Назачение ИРК-02 RS-485/422:

1) Разветвитель интерфейса ПР предназначен для подключения до трех ответвлений от магистрали интерфейса RS-485 и относится к классу пассивных разветвителей;

2) ИРК-2 используются в электрических цепях АСУ ТП (АСКУЭ) и предназначены для подсоединения кабелей диаметром от 5 до 12 мм;

3) К разветвителю интерфейса rs 485 могут быть присоединены любые приемно-передающие устройства сигналов интерфейса RS-422/485, а так же линии резервного питания слаботочных утройств (датчиков и контроллеров) с токовой нагрузкой не более 2 (двух) Ампер.

Свойства разветвителя интерфейса RS-485 электромеханические:

Напряжение: до 250 В;
Интервал температур монтажа: от -25°C до +60°C;
Интервал рабочих температур: от -45°C до +80°C;
Ударопрочность: до 6 Дж;
Токсичность: не содержит галогенов.
Сопротивление контактных цепей: не более 0,005 Ом;
Материал: композиция на основе полипропилена и гибкая термопластмасса, не поддерживают горение:
1) огнестойкость мембран — 650°C;
2) огнестойкость материала коробки — 750°C.

СРОК СЛУЖБЫ разветвителя интерфейса RS-485
Срок службы изделия: не менее 10 лет;
Режим эксплуатации: непрерывный.

МОНТАЖ разветвителя интерфейса rs 422 485
Для подключения к разъемам разветвительной коробки "ИРК-02 RS-485" приемо-передающих устройств рекомендуется применять специальный кабель типа "витая пара" со следующими электрическими характеристиками:
Волновое сопротивление: 120 Ом/км;
Электрическая ёмкость пары: 42 пФ;
Диаметр кабеля с изоляцией: не более 12 мм.

ЭКСПЛУАТАЦИЯ разветвителя 485 интерфейса
Разветвительные коробки  RS-485 позволяют:
•    логически разделить этапы прокладки магистрали и подключения к ней отходящих линий для отдельных устройств;
•    производить "горячее" подключение/отключение или замену устройств;
•    устанавливать терминальные резисторы в крайних точках линии интерфейса;
•    производить необходимые измерения и опрос подключенных устройств при наладке системы.

 Разветвитель интерфейса ИРК 2

19.10.2017



Одним из самых частых обращений, является обращение по поводу индикации ошибок на ЖКИ трехфазного счетчика Меркурий 230, 231, 233, 234, 236 . Ошибки предстают перед пользователем в виде сообщений "Е-(код ошибки)".

Индикация этих ошибок есть результат работы функции самодиагнстики счетчика, и является соответственно, сообщением о наличии какого -либо сбоя в работе прибора. Есть ошибки временные, но основная же часть имеет постоянный характер и требуют каких-либо действий по их устранению.

Для удобства имеется перечень возможных ошибок с указанием причин их возникнвения, а также в этот перечень нами добавлено рекомендованное действие, при наличии той или иной неполадки. Вот этот перечень:


Код ошибки
Описание
Рекомендации
Примечание
Е-01
Напряжение батареи менее 2,2 В
Заменить батарею

Е-02
Нарушено функ-е памяти №2
Уточнить наличие сопутствующих кодов ошибок

Е-03
Нарушено функ-е
UART1
Отправить прибор на завод изготовитель

Е-04
Нарушено функ-е
ADS
Отправить прибор на завод изготовитель

Е-05
Ошибка обмена         с
памятью №1
Уточнить наличие сопутствующих кодов ошибок

Е-06
Нарушено функ-е
RTC
Переустановить время прибора

Е-07
Нарушено функ-е памяти №3

Уточнить наличие сопутствующих кодов ошибок

Е-08
Резерв



Е-09
Ошибка КС программы

Отправить прибор на завод изготовитель

Е-10
Ошибка КС массива калибровочных коэфф. в Flash
MSP430
Перезаписать массив или заново выполнить калибровку прибора
3 уровень доступа
Е-11
Ошибка КС массива регистров накопленной энергии
Выполнить сброс регистров энергии
3 уровень доступа
Е-12
Ошибка КС адреса прибора
Выполнить запись адреса прибора

Е-13
Ошибка КС серийного номера
Отправить прибор на завод изготовитель

Е-14
Ошибка КС пароля
Отправить прибор на завод изготовитель

Е-15
Ошибка КС массива варианта исполнения счетчика
Отправить прибор на завод изготовитель

Е-16
Ошибка КС
байта тарификатора
Перезапустить прибор

Е-17
Ошибка КС
байта управления нагрузкой
Выполнить запись параметров управления нагрузкой

Е-18
Ошибка КС
лимита мощности
Выполнить запись лимита мощности

Е-19
Ошибка КС
лимита энергии
Выполнить запись лимита энергии

Е-20
Ошибка КС
байта параметров UARTа
Выполнить запись параметров связи

Е-21
Ошибка КС
параметров индикации(по тарифам)
Выполнить запись параметров индикации

Е-22
Ошибка КС
параметров индикации(по периодам)
Выполнить запись параметров индикации

Е-23
Ошибка КС
множителя тайм-аута
Выполнить запись значения множителя тайм-аута

Е-24
Ошибка КС
байта программируемых флагов
Перезапустить прибор

Е-25
Ошибка КС
массива праздничных дней
Выполнить запись расписания праздничных дней

Е-26
Ошибка КС
массива тарифного расписания
Выполнить запись годового тарифного расписания

Е-27
Ошибка КС
массива таймера
Перезапустить прибор

Е-28
Ошибка КС
массива сезонных переходов
Выполнить запись параметров сезонных переходов

Е-29
Ошибка   КС
массива местоположения прибора
Выполнить запись местоположения прибора

Е-30
Ошибка   КС
массива
коэффициентов трансформации
Выполнить запись к-тов трансформации

Е-31
Ошибка КС массива регистров накопления по периодам времени
Выполнить инициализацию регистров энергии

Е-32
Ошибка КС
параметров среза
Выполнить инициализацию профиля мощности

Е-33
Ошибка КС регистров среза
Выполнить инициализацию профиля мощности

Е-34
Ошибка КС указателей журнала событий
Отправить на завод изготовитель

Е-35
Ошибка КС записи журнала событий
Перезапустить прибор

Е-36
Ошибка КС регистра учета технических потерь
Выполнить запись параметров учета тех. потерь

Е-37
Ошибка КС мощностей технических потерь
Выполнить запись параметров учета тех. потерь

Е-38
Ошибка КС массива регистров накопленной энергии
потерь
Выполнить сброс регистров энергии
3 уровень доступа
Е-39
Ошибка КС регистров энергии пофазного учета
Выполнить сброс регистров энергии
3 уровень доступа
Е-40
Флаг поступления широковещательного сообщения
Считать словосостояние прибора

Е-41
Ошибка КС указателей журнала ПКЭ
Выполнить инициализацию ПКЭ
3 уровень доступа
Е-42
Ошибка КС записи журнала ПКЭ
Выполнить инициализацию ПКЭ
3 уровень доступа
Е-43
Резерв


Е-44
Резерв


Е-45
Резерв


Е-46
Резерв


Е-47
Флаг выполнения процедуры коррекции времени
Дождаться завершения процедуры коррекции времени

Е-48
Напряжение батареи менее 2,65 В
Перезапустить прибор. В случае устойчивого возникновения ошибки заменить батарею


Разберем немного поподробнее. Во-первых сокращения принятые в этой таблице:

КС - контрольная сумма - значение, которое служит для контроля целостности передаваемых данных, т.е. счетчик не уверен в целостности, а значит в достоверности тех или иных данных, хранящихся во внутренней памяти счетчика;

ПКЭ - журнал контроля качества электроэнергии;

RTS - часы реального времени;

ADS - аналого-цифровой преобразователь.

Во-вторых об уровне доступа. В некоторых случаях для устранения неполадки требуется 3-ий уровень доступа. Третий уровень доступа требует вскрытие счетчика, а значит дальнейшую поверку, поэтому в данных случаях целесообразно воспользоваться услугами ремонтных организаций или отправить счетчик в заводской сервисный центр.

Ну и в-третьих непосредственно операции по устранению ошибок:

Здесь подробно рассмотрим ошибку Е-01, действия по другим ошибкам будут расматриваться при описании процедур настройки и программирования счетчика.

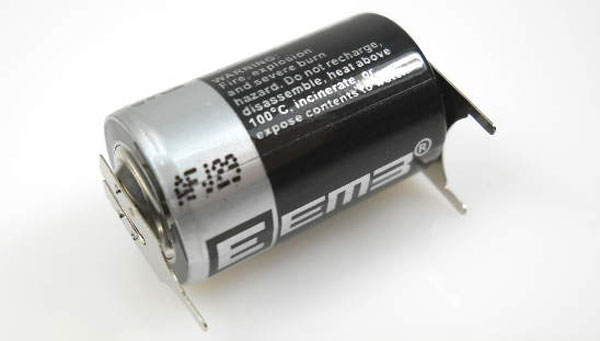

Ошибка Е-01 возникает при низком напряжении на встроенном в счетчик элементе питания, ниже 2,2 В. Встроенный элемент питания используется для обоспечения хода внутренниз часов счетчика и регистрации факта вскрытия счетчика при отсутствии основного питающего напряжения, т.е. если обесточена линия учета или счетчик вообще не установлен на объект.  Точность хода часов влияет при многотарифном учете, когда важно своевременное переключене тарифов.
При возникновении ошибки Е-01 первое что приходит на ум это заменить  вышедший из строя элемент, но тут необходимо  знать что жлемент питания находится под крышкой счетчика и без вскрытия счетчика заменить его нет возможности. Были определенные задумки с доступным дополнительным отсеком для элемента питания в счетчиках Меркурий 233


но должного развития эта задумка не обрела. Встроенный же элемент находится под пломбами госповерителя, устанавливается на сварке,




но главное замена элемента не гарантирует исчезновение ошибки с дисплея счетчика. Это происходит не часто, но может иметь место быть, по причине наличия неисправности в другом месте. Поэтому выбирать Вам, заменять батарейку своими силами или отправить счетчик в сервисный центр.
В заключении используемые в счетчиках элементы питания:

Меркурий 230 - CR14250BL SIZE 1/2AA 3,0Volts



Меркурий 233 - ER14250 SIZE 1/2AA 3,6Volts






Меркурий 234 -  Tekcell SB-AA02
