НЕВА MT115 AR2S RF2PC 5(80)A Однофазный многотарифный счетчик
Он применяется: В бытовом и промышленном секторах при потреблении электроэнергии от однофазной электрической сети (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи и т.п.). Счетчик разработан для использования в составе системы АСКУЭ.
Его назначение: Счетчик предназначен для измерения и учета потребленной активной и реактивной энергии в однофазных сетях переменного тока дифференцированно по временным зонам суток, а также для измерения параметров качества электроэнергии (измерение установившихся отклонений напряжения и частоты в соответствии с ГОСТ 30804.4.30-2013, класс S).
Особенности:
Измерение параметров качества электроэнергии установившихся отклонений частоты сети и напряжения.
Измененная система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели.
Возможность замены батареи без снятия пломб со знаком поверки.
Возможность установки сменных коммуникационных модулей.
Гибкая система формирования профилей измеряемых величин.
Оснащение:
Оптический порт по ГОСТ IEC 61107-2011.
Радиомодем RF, работающий по технологии ZigBee на частоте 2.4 ГГц.
Датчик магнитного поля.
Электронные пломбы крышки клеммной колодки и корпуса.
Оптические и электрические испытательные выходы активной энергии и точности хода часов, с возможностью переключения в режим проверки точности измерения реактивной энергии.
Подсветка ЖКИ.
Вход резервного питания, 9-30 В.
Два датчиками тока (два шунта).
Звукоизлучатель для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неравенства токов.
Встроенный расцепитель нагрузки для отключения нагрузки при превышении заданного лимита мощности, порогов напряжений, лимита энергии, при обнаружении сильного магнитного поля, неравенства токов в цепях фазного и нулевого провода.
Измерение параметров:
Среднеквадратических значений токов;
Измерение и хранение данных измеренных значений:
Активной, реактивной положительной и реактивной отрицательной энергий:
нарастающим итогом, в том числе по тарифам;
нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 36 мес;
нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток.
cчетчик сохраняет в памяти усредненные, минимальные и максимальные значения измеряемых величин (положительной и отрицательной активной мощности, положительной и отрицательной реактивной мощности, полной мощности, силы тока в фазном и нулевом проводе, напряжения, частоты сети, коэффициента активной мощности) на двух заданных интервалах (1, 3, 5, 10, 15, 30, 60 минут), 8 профилей по 32768 значений.
Сохранение в журнале событий даты и времени:
включения и отключения питания.
перепрограммирования параметров.
изменения времени и даты во встроенных часах.
сброса информации о максимальной мощности.
сброса микроконтроллера в результате критической электромагнитной обстановки.
сброса информации об усредненных мощностях.
сброса информации о потребленной энергии по дням/мес.
изменения направления тока.
вскрытия корпуса и снятия крышки клеммной колодки.
влияния магнитного поля.
отклонений частоты сети.
неравенства токов в фазном и нулевом проводах.
ошибок и сбоев в работе счетчика.
коррекции времени.
превышений и провалов напряжения сети.
превышений заданных порогов напряжения, лимита мощности и лимита энергии.
изменении состояния расцепителя с указанием причины.
Технические характеристики:
| Класс точности, акт./реакт. | 1/2 |
| Номинальное напряжение Uном, В | 230 |
| Расширенный диапазон рабочих напряжений, В | от 161 до 264 |
| Базовый (максимальный) ток, А | 5(80) |
| Частота сети, Гц | 50±2,5 |
| Стартовый ток (порог чувствительности) | 0,004 Iб* |
| Номинальный размыкаемый ток, А | 40 |
| Полная мощность, потребляемая: -в цепи напряжения не более, В·А -в цепи тока не более, В·А |
2,0 0,2 |
| Активная мощность, потребляемая в цепи напряжения не более, Вт | 1,0 |
| Точность хода часов счетчика, с/сутки, не более: -при нормальных условиях -при отсутствии напряжения питания |
± 0,5 ± 1 |
| Температурный коэффициент точности хода часов не более, с·ºС2/сутки | 0,002 |
| Количество тарифов, не менее | 4 |

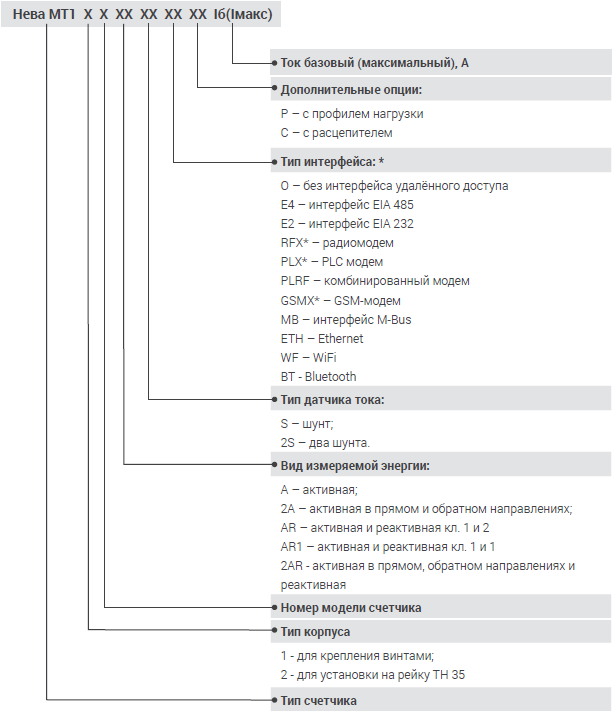

Условные обозначения:
